在伦敦举行的欧洲有线通信博览会上， 一个圆头圆脑的家伙不停地走 来走去，边向人们问候边给参观者分发礼物。这个机器人只有半米高，靠四个轮子 运动。它圆圆的大脑袋上有两个茶杯口大小的眼睛，闪闪地发着蓝光。装有小型雷达，用来探测周围的行人和物体。它可以自动躲避障碍物，从一个展台走 向另一个展台，这就是现在移动机器人公司开发的导游机器人。该机器人装备有先 进的计算机语音处理系统，它能听懂人讲英语，并根据计算机存储的信息作出相应的 回答。机器人体内的计算机还可以根据雷达探测到的数据，选择自己的行走路线。 这种机器人可以用于商店导购、宾馆服务及为盲人导向等许多方面的服务工作。
迎宾服务机器人系统各硬件模块主要由CAN 总线连接，通过统一的CAN 总 线协议将各模块简单地加载到系统中。系统主要由电源系统、运动控制系统、传感 系统等组成，其中运动控制系统包括双臂系统及移动系统，传感器系统包括超声波系统、RFID定位系统、视觉系统组成。

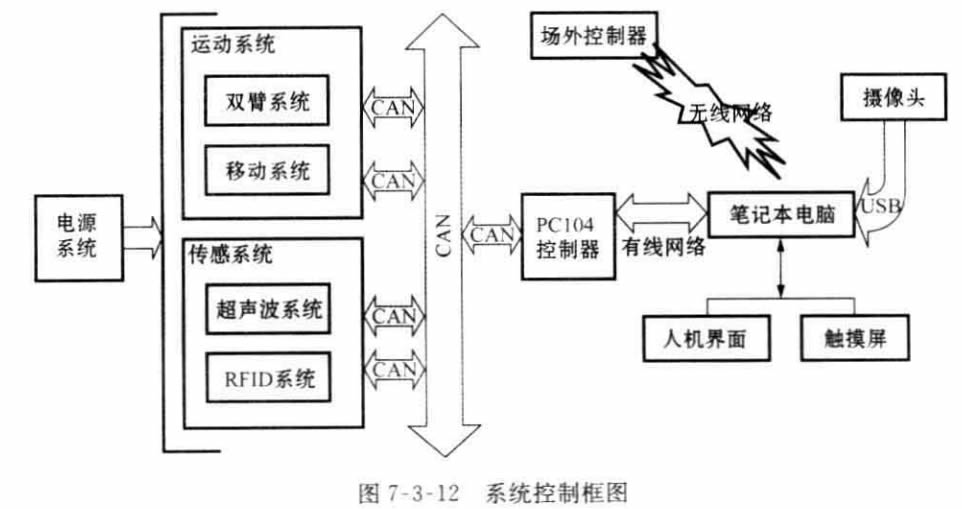

具体结构由图7-3-12所示。

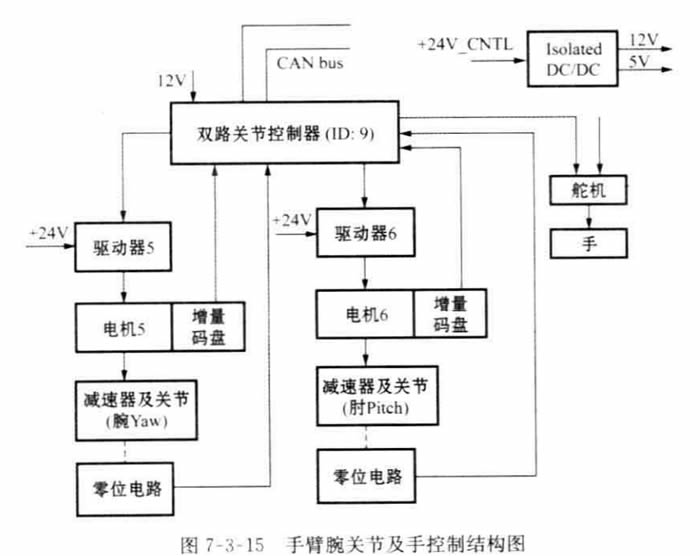

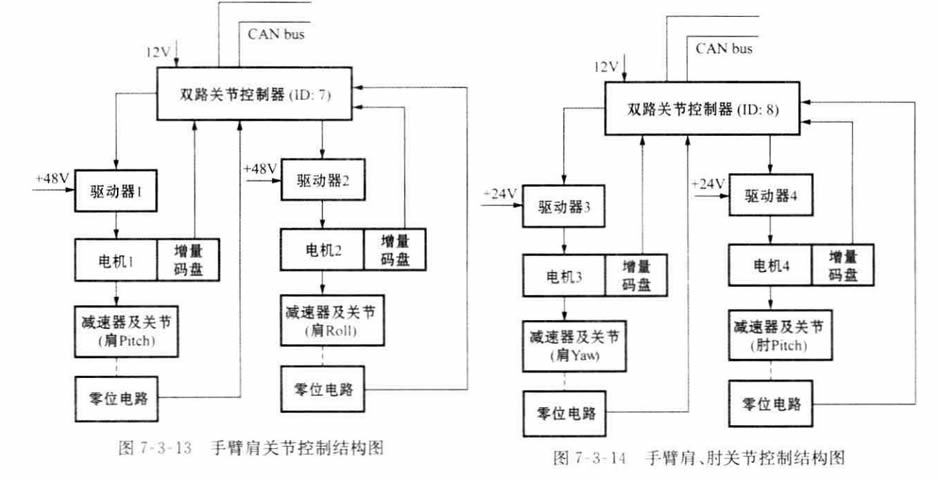

手臂各关节控制电路采用分布式控制系统，各关节控制器(主 MCU 是 TMS320LF2407)由CAN 总线相连(CAN2.0-A 版本)。控制周期为5m (即上位机 与 所 有 关 节 控 制 器 通 信 一 遍 ， 再 加 一 定 裕 度 后 的 时 间 ) 。 各 关 节 控 制 电 路 结 构 如 图7 - 3 - 13、图7 - 3 - 14及图7 - 3 - 15所示。
上位控制计算机采用PC 计算机，CAN 卡选用周立功的PC104CAN2 通信卡。 肩Pitch、肩 Roll、肩 Yaw、肘Pitch、腕 Yaw、腕Pitch 各关节的谐波减速器减速比分 别是100,100.100,100,100,100;电机码盘为增量码盘，线数为1000,1000,1000, 1000,1000,1000,直流有刷电机功率(RE 系列)分别为90W,90W.20W,60W,20W. 20W.
双臂机器人各运动部分均选用直流伺服电机，用于身体各个关节运动和底盘 移动的动力，根据双臂机器人的运动特点，可大致将直流伺服电机的运行方式分为 两 种 ：
·底盘电机工作于速度控制模式。
·上身各个关节电机工作于位置控制模式。
 |
